Downloads

Hier finden Sie Dokumente, Anleitungen, Kabelpläne, Pinbelegungen, Hydraulikschaltpläne ... zum Download. Geben Sie einfach einen Suchbegriff ein oder folgen Sie dem Menu.

Anleitungen Kabelpläne mit Steckerbelegung Luftlaufpläne Hydraulikschaltpläne Prospekte Ersatzteillisten / Explosionszeichnungen

Kabelpläne mit Steckerbelegung

Kabelpläne und Pinbelegungen für elektrisch angetriebene Kugelhähne vom Reifenregler

10263 Kabelsatz für elektr. Kugelhahn 4m mit VCC

Litze gu/ge = Masse / GND (Klemme 31)

Litze 1 = +12V dauer (Klemme 30)

Litze 2 = +12V geschaltet (Klemme 15)

10435 Kabelsatz für elektr. Kugelhahn 4m

10107 Kabelsatz für elektr. Kugelhahn 8m

10435.10m Kabelsatz für elektr. Kugelhahn 10m

10435.12m Kabelsatz für elektr. Kugelhahn 12m

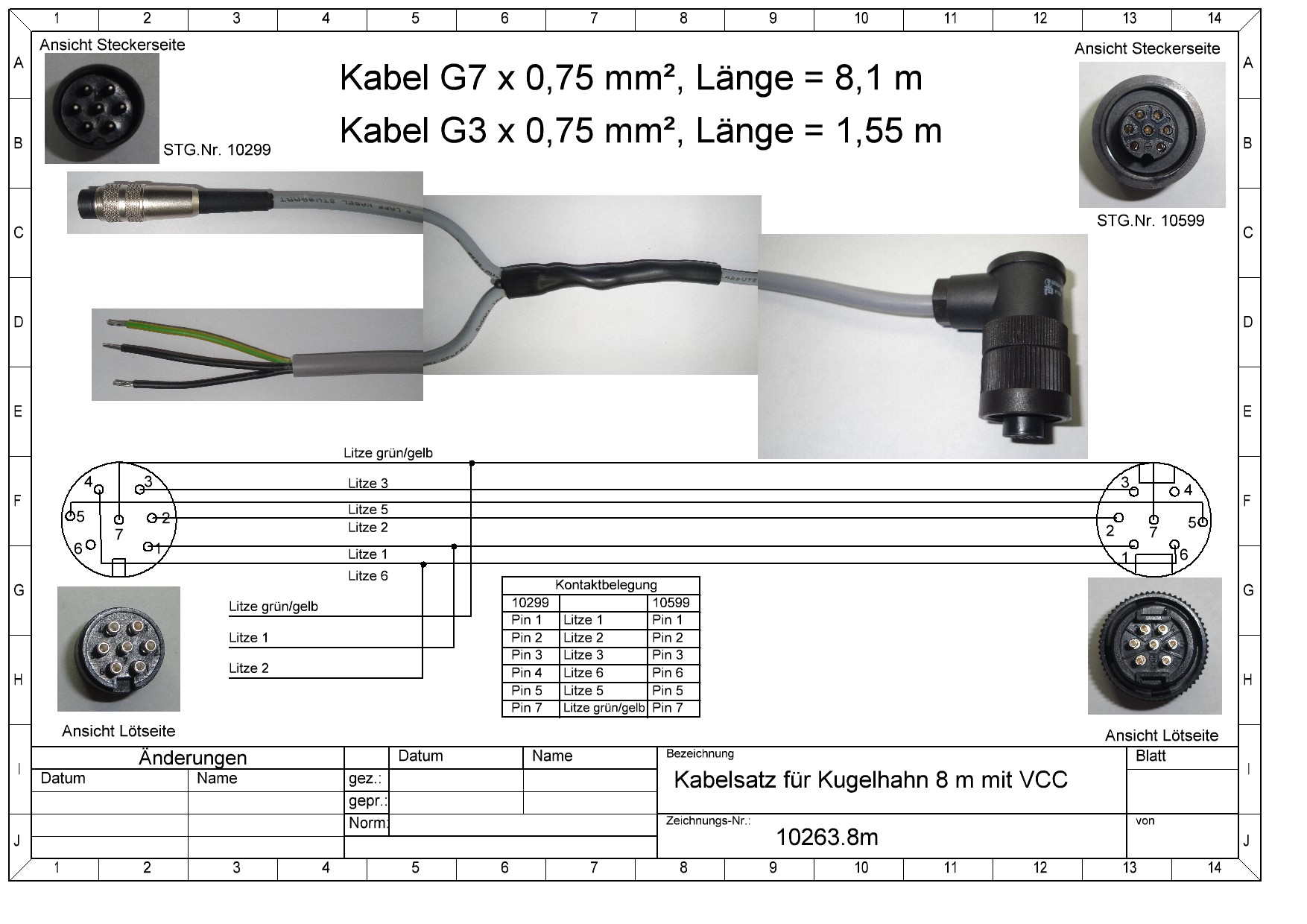

10186 Kabelsatz für elektr. Kugelhahn 8m mit VCC

Litze gu/ge = Masse / GND (Klemme 31)

Litze 1 = +12V dauer (Klemme 30)

Litze 2 = +12V geschaltet (Klemme 15)

Kabelpläne und Pinbelegungen für die Stromversorgung vom Reifenregler

Die Stromversorgung kann auch in den Kabelsätzen mit Y-Abzeig für die elektisch angetriebenen Kugelhähne zu finden sein!

10108 Kabelsatz VCC 2m für die Stromversorgung

Litze gu/ge = Masse / GND (Klemme 31)

Litze 1 = +12V dauer (Klemme 30)

Litze 2 = +12V geschaltet (Klemme 15)

13509 Kabelsatz VCC 2m für die Stromversorgung mit 3-poligem Stecker

Litze gu/ge = Masse / GND (Klemme 31)

Litze 1 = +12V dauer (Klemme 30)

Litze 2 = +12V geschaltet (Klemme 15)

13509.8m Kabelsatz VCC 8m für die Stromversorgung mit 3-poligem Stecker

Litze gu/ge = Masse / GND (Klemme 31)

Litze 1 = +12V dauer (Klemme 30)

Litze 2 = +12V geschaltet (Klemme 15)

Kabelpläne und Pinbelegungen für den ISOBUS vom Reifenregler

Die Stromversorgung kann auch in den Kabelsätzen mit Y-Abzeig für die elektisch angetriebenen Kugelhähne oder in den Stromversorgungskabeln zu finden sein!
Die Kabelsätze für die elektrisch angetriebenen Kugelhähne finden Sie hier!

14094.Tstueck Kabelsatz 4m für ISOBUS mit T-Stück am Incab auf Superseal

14094.4m Kabelsatz 4m für ISOBUS mit Incab auf Superseal

Kabelpläne und Pinbelegungen für den Zusatzkompressor vom Reifenregler

10196 Kabelsatz 8m für Zusatzkompressor

10196.12m Kabelsatz 12m für Zusatzkompressor

10196.14m Kabelsatz 14m für Zusatzkompressor

9909 Kabelsatz zwischen Haupthydraulikventil und Ansaugregler für Zusatzkompressor EVO6

12276.EVO6 Kabelsatz für Zusatzkompressor EVO6 und NK100 im Accorddreieck (schlepperseitig)

10191.NK100 Kabelsatz für Zusatzkompressor EVO6 und NK100 im Accorddreieck (kompressorseitig)

10191.NK100 Kabelsatz für Zusatzkompressor EVO6 und NK100 im Accorddreieck (kompressorseitig)

10236 Kabelsatz für über Gelenkwelle mechanisch angetrieben Zusatzkompressor als Frontgewicht (schlepperseitig)

12277 Kabelsatz und Relaisbox für über Gelenkwelle mechanisch angetrieben Zusatzkompressor als Frontgewicht (kompressorseitig)

Kabelpläne und Pinbelegungen für Lüfter vom Zusatzkühler vom Reifenregler

10157 Kabelsatz 7 m Stromversorgung für hohe Lasten direkt von der Batterie (schlepperseitig)

10156 Kabelsatz 6,5m Stromversorgung für hohe Lasten direkt von der Batterie (anhängerseitig)

8988 Kabelsatz und Relaisbox für Elektrolüfter am Zusatzkühler des Zusatzkompressor
